Lame SBI-622B-5NE34 (Système complet uniquement)

Produits SuperBlade [ SBI-622B-5NE34 ]









Carte intégrée
B14DBE

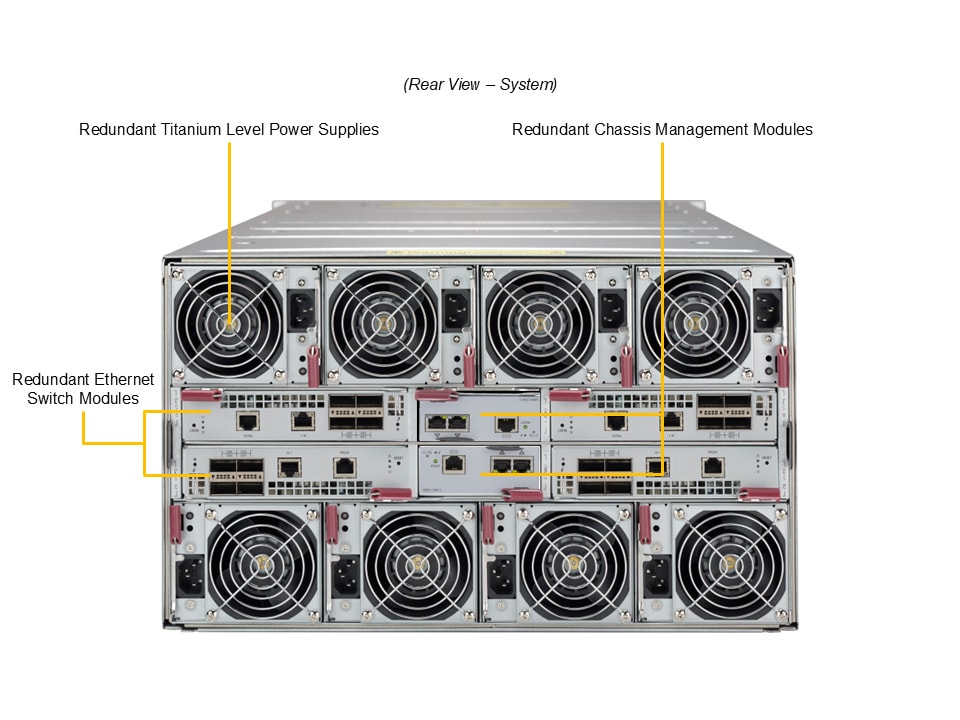

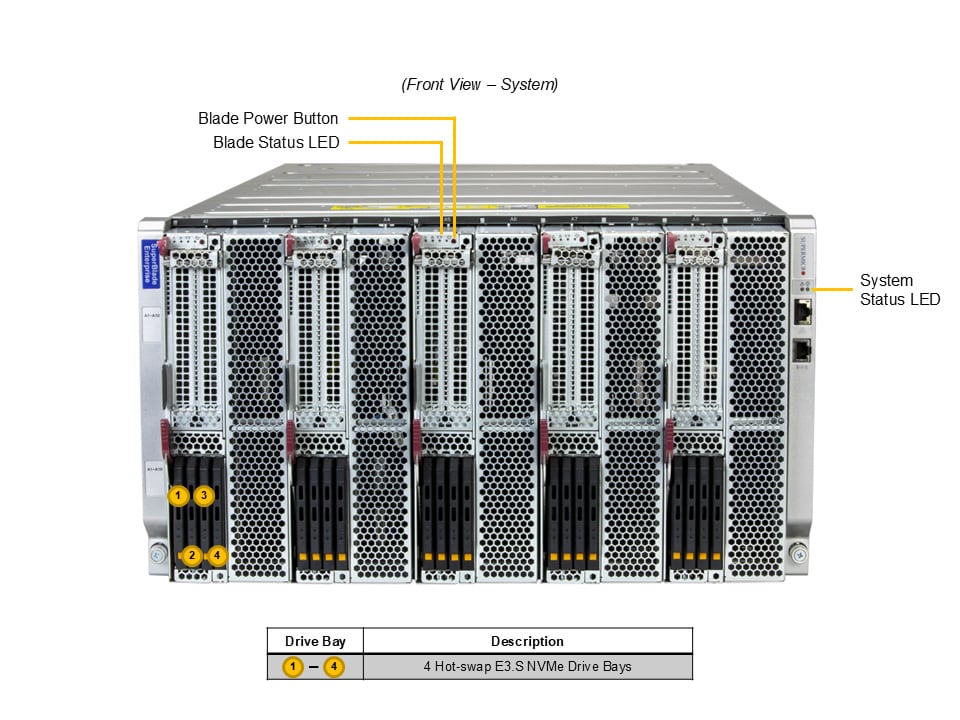

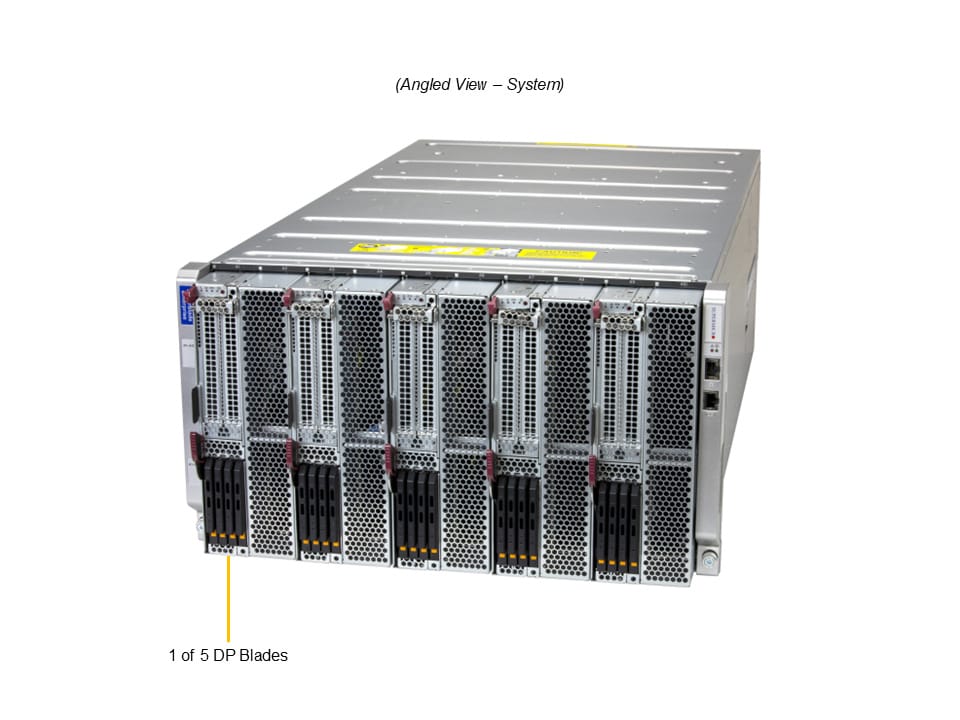

Vues : | Vue en angle | Vue arrière | Vue de face |

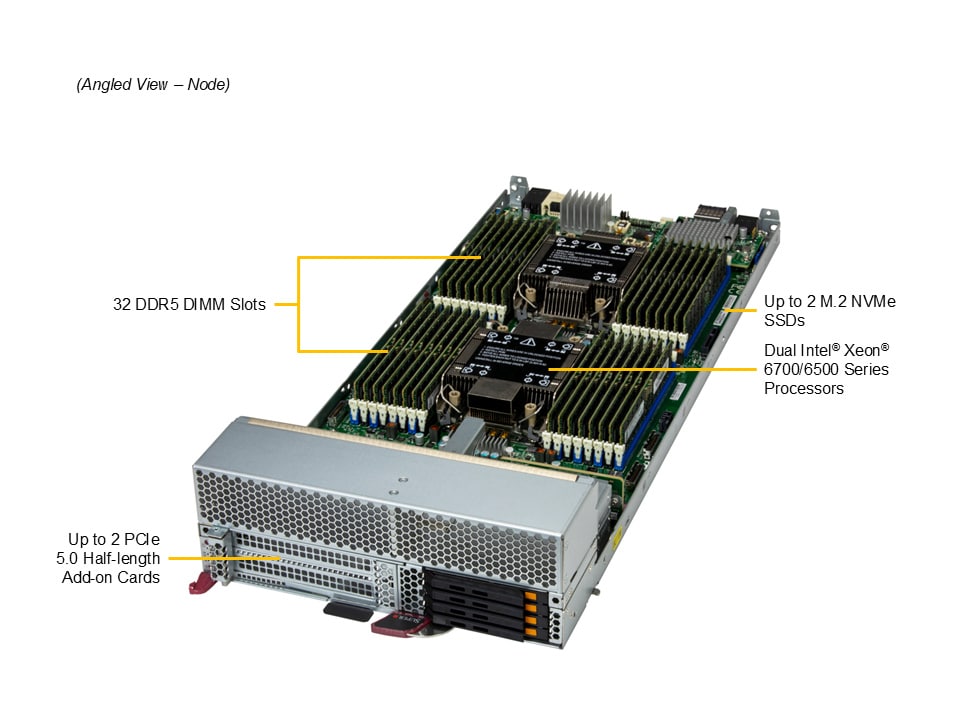

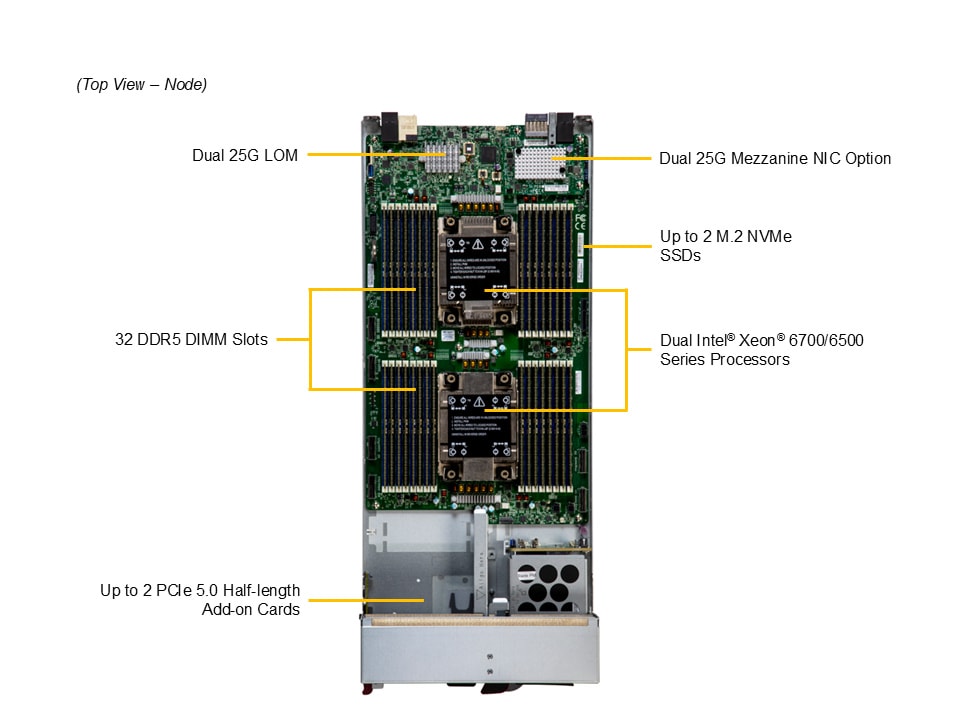

| Vue en angle des nœuds | Vue de dessus des nœuds |

Applications clés
  - Applications d'entreprise
- Calcul haute performance
- Recherche en ingénierie/scientifique
- Cloud, virtualisation, finance, EDA




Caractéristiques principales

1. 35 serveurs par rack 42U
2. Double socket E2 (LGA-4710), Intel® Xeon® Processeurs des séries 6700/6500 avec cœurs E ou P jusqu'à 350 W de TDP
3. Jusqu'à 1 To de MRDIMM avec des vitesses allant jusqu'à 8 000 MT/s (1DPC) ou 8 To de RDIMM (3DS) avec des vitesses allant jusqu'à 6 400 MT/s (1DPC) ou 5 200 MT/s (2DPC) dans 32 emplacements DIMM
4.6 NVMe SSD avec 4 ports E3.S remplaçables à chaud SSD ( PCIe Gen5) et 2 M.2 ( PCIe Gen5)
5. Ethernet double port 25G (LAN sur carte mère) avec Intel® E810
6. Emplacement d'extension pour une carte mezzanine Ethernet 25G à double port
7. E/S avant prenant en charge 2 PCIe 5 emplacements FHHL pour une extension flexible
8. Une solution de refroidissement liquide direct est disponible*
* Veuillez contacter votre Supermicro Pour plus d'informations, veuillez contacter un représentant commercial.



Remarque : Le système complet doit comprendre au moins 1 processeur et 1 barrette DIMM.

 Conducteurs et services publics  BIOS / BMC  Manuels  Mémoire testée

 Testé AOC  Testé NVMe  Liste des M.2 testés   Matrice de certification des systèmes d'exploitation Liste des GPU compatibles  Guide de référence rapide  Télécharger le CD du pilote

REMARQUE : Veuillez envoyer un courriel à soutien@ supermicro .com pour plus d'informations sur la mise à niveau vers la dernière version du BIOS/BMC





Références produits
SuperBlade Traîneau
  • SBI-622B-5NE34
Carte mère

Processeur
Processeur
Note
  • Processeur jusqu'à 350 W TDP (refroidissement par air)*
  • Une solution de refroidissement liquide direct est disponible*
    * Veuillez contacter votre Supermicro Pour plus d'informations, veuillez contacter un représentant commercial.

Mémoire système
Capacité de mémoire
  • 32 emplacements DIMM (2DPC)
  • Jusqu'à 8 To DDR5 ECC RDIMM et 3DS-RDIMM
  • Jusqu'à 1 To DDR5 Mémoire ECC MRDIMM pour processeur à cœur P
Type de mémoire
  • Jusqu'à 256 Go de mémoire RDIMM (3DS-RDIMM) avec une vitesse allant jusqu'à 6400 MT/s (1DPC) ou 5200 MT/s (2DPC)
  • Jusqu'à 64 Go de mémoire MRDIMM avec une vitesse allant jusqu'à 8000 MT/s (1DPC)

Dispositifs embarqués
Jeu de puces
  • Système sur puce
Contrôleurs de réseau
  • Double Ethernet 25G intégré
  • 1 emplacement d'extension avec cartes mezzanine optionnelles et double port Ethernet 25G
Gestion/Sécurité
  • IPMI 2.0 / KVM sur IP / Redfish API/TPM 2.0/Firmware signé/Racine de confiance matérielle
Graphique
  • Aspeed AST2600

BIOS système
Type de BIOS
  • 64 Mo SPI Flash EEPROM avec BIOS AMI®
Dimensions
Hauteur
  • 3.4"
Largeur
  • 9.83"
Profondeur
  • 24.8"
Poids
  • 7,4 kg
Couleurs disponibles
  • Argent métallisé avec baies de disques noires

Panneau avant
Boutons
  • Bouton marche/arrêt
LED
  • LED d'alimentation
  • UID
  • LED d'activité réseau
  • Voyant de défaut

Emplacements d'extension
PCIe
  • 2 PCIe 5.0 x16 emplacements, supporte 2 FHHL simple largeur PCIe cartes

Baies de disques / Stockage
Remplacement à chaud
  • 4 baies de disques E3.S remplaçables à chaud
M.2
  • En option : 2 M.2 2280 NVMe SSD via adaptateur

Entrée / Sortie
TPM
  • 1 En-tête TPM 2.0

Environnement d'exploitation
RoHS
  • Conforme à la norme RoHS
Spécifications environnementales
  • Température de fonctionnement :
    10°C ~ 35°C (50°F ~ 95°F)

  • Température hors fonctionnement :
    -40°C à 60°C (-40°F à 140°F)

  • Humidité relative de fonctionnement :
    8 % à 80 % (sans condensation)

  • Humidité relative hors fonctionnement :
    5 % à 95 % (sans condensation)


Liste des pièces optionnelles
  Numéro de pièce Qté Description
Module de sécurité TPM

(facultatif, non inclus)		 AOM-TPM-9670V
AOM-TPM-9671V		 - Module TPM (Vertical) TPM 2.0
Module TPM (Vertical) TPM 1.2.
VROC AOC-VROCPREMOD
AOC-VROCSTNMOD		 - Intel VROC Premium, RAID 0, 1, 5, 10
Module de mise à niveau standard Intel VROC HW key (RSTe)
Dissipateur thermique / rétention SNK-P0088PR - Processeur passif 2U HS
Support de processeur SKT-1544H-0000-FXC
SKT-1544H-0000-LTS
SKT-1543H-0000-FXC
SKT-1543H-0000-LTS		 - Support de socket E2/E2B, LGA4710, GNR-SP HCC/LCC et SRF-SP, DG1.0, HF
Socket E2, LGA4710-2, support GNR-SP E2B, PC, boîtier gris, avec cale
Support de socket E2/E2A, LGA4710, GNR-SP XCC, DG1.0, Gris froid, HF
Socket E2, LGA4710-2, GNR-SP E2A, PC, boîtier gris, sans cale
Mise en réseau AOC-B25G-6X4D - Carte mezzanine double port 25G pour SuperBlade Châssis 6U (Mellanox ConnectX-4 Lx EN)
M.2 AOC-SMG5-2M2-BD-P - 2x M.2 NVMe carte de rehausseur
Logiciel SFT-DCMS-Unique - Pack de gestion de centre de données (licence par nœud)
