SuperServer

  產品介紹  系統   [ E403-9D-16C-IP ]
SYS-E403-9D-16C-IP


整合式主板
超級 X11SDW-16C-TP13F

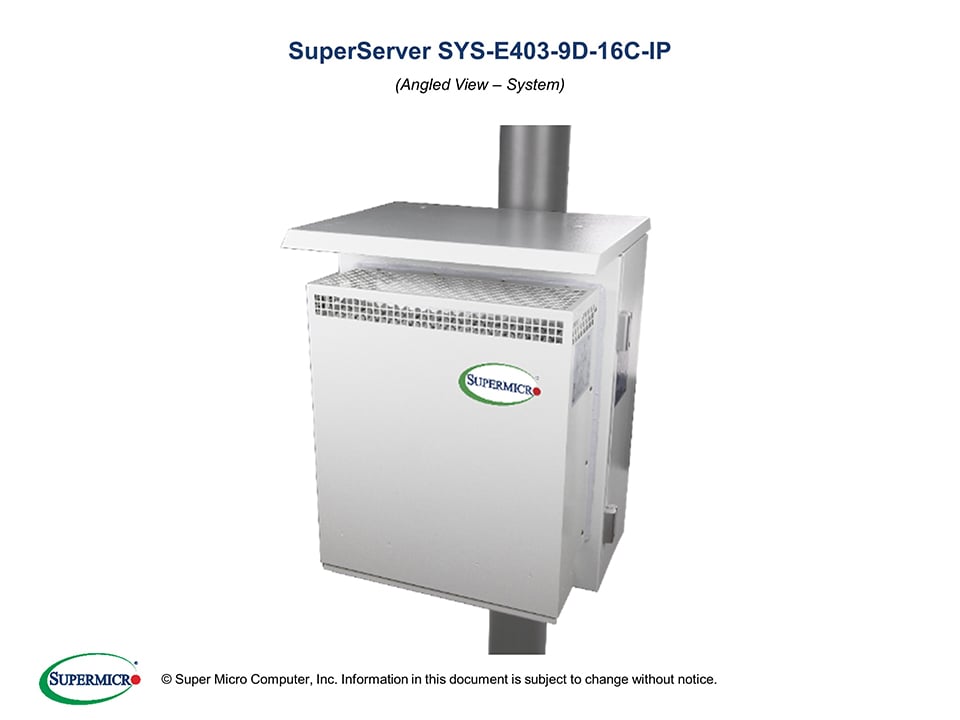

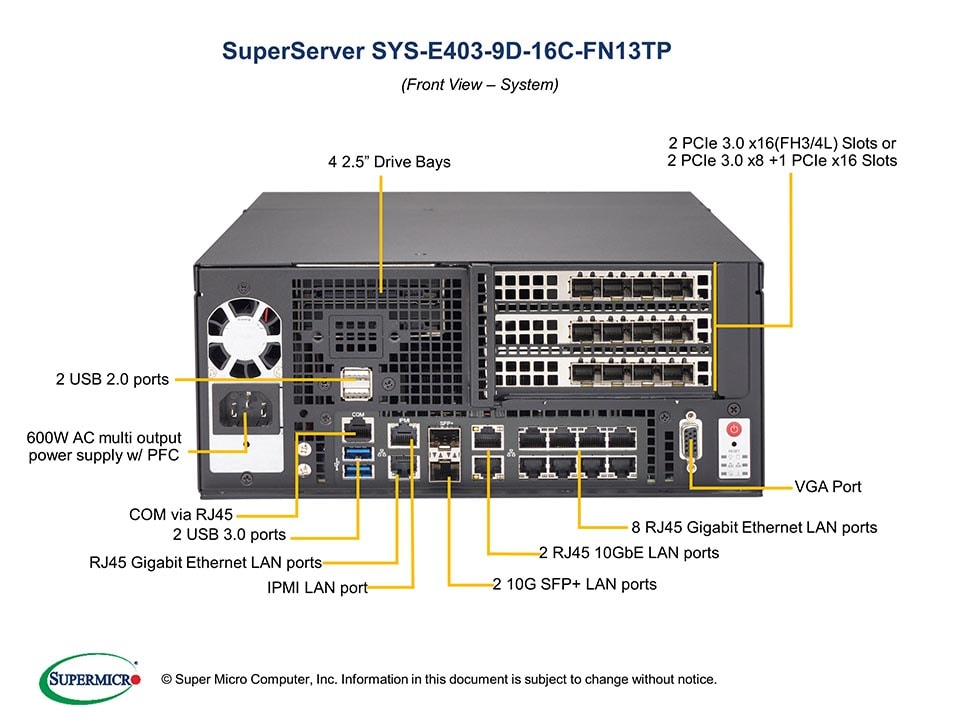

視圖： |斜角視圖 |頂視圖 |IO 視圖 |

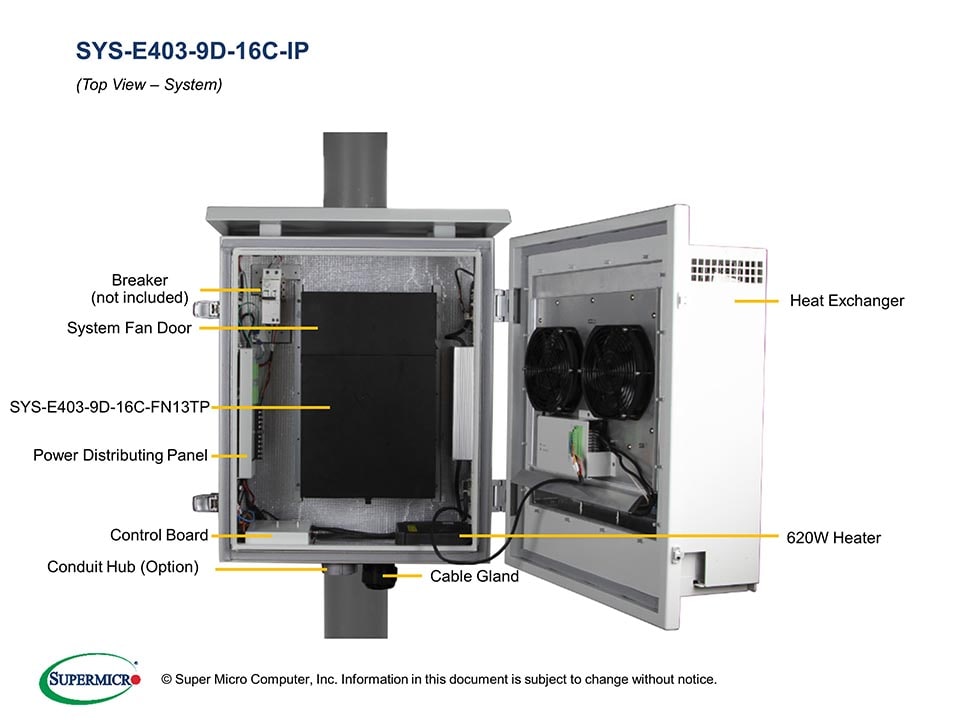

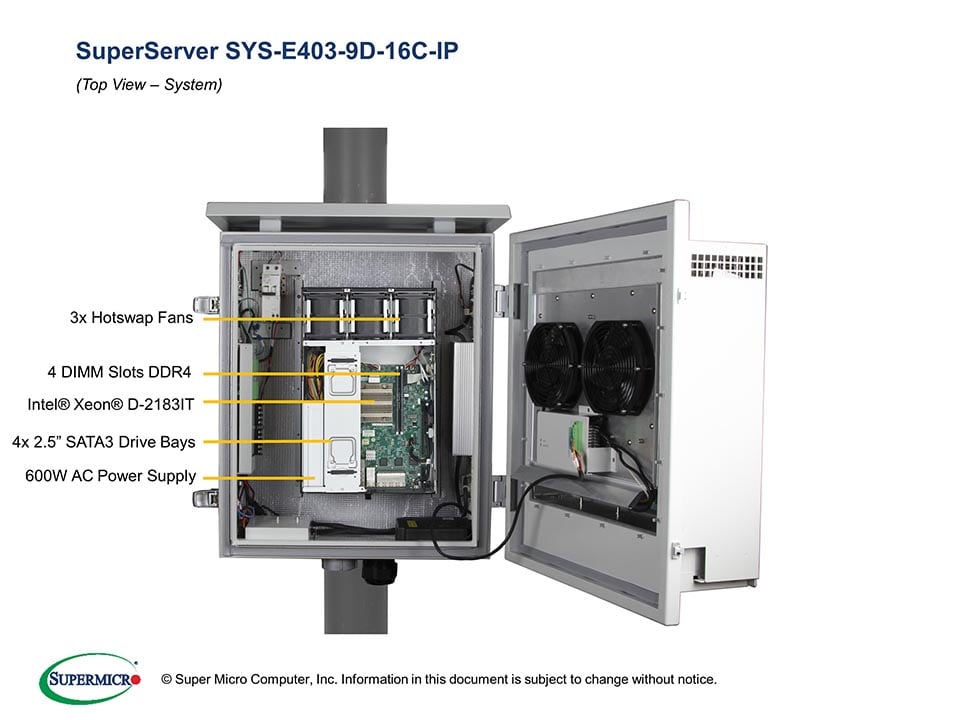

|頂部視圖 1 |頂部視圖 2 |



關鍵應用
• 5G 無線接取網路 (RAN)
• 多接入邊緣運算 (MEC)
•AI
• 車對萬物通訊 (C-V2X/V2X)
• 虛擬化功能與服務

主要規格
1. Intel® Xeon® D-2183IT 處理器，
16 核心，32 執行緒，2.2 GHz，100W
2. 工作溫度
-40°C ~ 46°C + 太陽能負荷
(-40°F ~ 114.8°F + 太陽能負荷)
3. 符合 GR-487-CORE 規範
4. 防篡改設計
5. 噪音 71 分貝（A）
6. 100-240 Vac，估計最大功率
功耗：1200W
（瞬時）/ 900W（穩定）
7. 620W 加熱器（啟動功率：900W）


 驅動程式與系統工具   基本輸入輸出系統   IPMI   經測試的記憶體  手冊  快速參考指南  已測試的 M.2 列表

產品型號
系統
  • SuperServer

主機板

超級 X11SDW-16C-TP13F

處理器
CPU
  • 英特爾® 至強® 處理器 D-2183IT，
    CPU 支援 100WCPU
核心/快取記憶體
  • 16 核心，32 執行緒

系統記憶體
記憶容量
  • 最高 512GB DDR4 ECC LRDIMM
  • 最高可達 256GB DDR4 ECC RDIMM
  • 4 個 DIMM 插槽
記憶體類型
  • 2666/2400/2133MHz ECC DDR4 L/RDIMM
  • 作業速度高達 2400MHz
DIMM 尺寸
  • 128GB、64GB、32GB、16GB
記憶體電壓
  • 1.2 V

車載裝置
晶片組
  • 系統單晶片 (SoC)
SATA
  • 透過 SoC 控制器的 SATA3 (6 Gbps) 連接埠
網路控制器
  • 透過 SoC 雙 10G SFP+
  • 透過 Intel X557 晶片組實現雙 10GBase-T 連接
  • 8x 1GbE 搭配 Intel I350-AM4 晶片組
  • 單一 1GbE 連接埠，搭載 Intel I210 晶片
IPMI
  • 支援智慧平台管理介面 v.2.0
  • 支援透過區域網路傳輸虛擬媒體及區域網路 KVM 功能的 IPMI 2.0
影片
  • 透過 Aspeed AST2500 BMC 實現的 VGA 介面

輸入／輸出
SATA
  • 4 個 SATA3 (6Gbps) 埠，僅限 SSD 使用；支援 RAID 0、1、5、10 陣列
區域網路
  • 9 個 RJ45 千兆乙太網路區域網路埠
  • 2 個 RJ45 10GbE 區域網路埠
  • 2 個 10G SFP+ 區域網路埠
  • 1 個 RJ45 專用 IPMI 區域網路埠
USB
  • 2 個 USB 3.0 連接埠（前面板）
  • 2 個 USB 2.0 連接埠（前面板）
影片
  • 1 個 VGA 連接埠
序列埠 / 接頭
  • 1 個 COM 埠（透過 RJ45 連接）

系統 BIOS
BIOS 類型
  • 128Mb SPI 快閃記憶體，含 AMI BIOS

管理
軟體
機殼
外形尺寸
  • IP65防護等級外殼
模型
  • CSE-RACK2U-IP65

尺寸與重量
高度
  • 25.6 吋 (650 公釐)
寬度
  • 20.3吋（516毫米）
深度
  • 17.7吋（450毫米）
重量
  • 毛重：165磅（74.84公斤）
  • 淨重：117磅（53.07公斤）
可選顏色
  • 白色

前面板
按鈕
  • 電源開關按鈕
  • 系統重設按鈕
發光二極體
  • 功率LED
  • 硬碟活動指示燈
  • 網路活動指示燈
  • 系統資訊 LED

擴充插槽
PCI-Express
  • 2 個 PCI-E 3.0 x16 (FH3/4L) 插槽 或 2 個 PCI-E 3.0 x8 插槽，以及 1 個 PCI-E 3.0 x16 (FH3/4L) 插槽
M.2
  • 1 M.2 M-Key , 2280/22110
  • 1 M.2 E-Key , 2230
  • 1 M.2 B-Key , 3042

硬碟槽
內部
  • 4 個內接 2.5 吋硬碟托架

系統冷卻
粉絲
  • 3x 80x80毫米 PWM 冗餘風扇

電源供應器
600W 交流多輸出電源供應器，附功率因數校正功能
交流電壓
  • 100-240 伏特，50-60 赫茲，7.5-3.1 安培
+5V
  • 20安培
+5V 待機電壓
  • 3 安培
+12V
  • 49安培
+3.3V
  • 16 安培
認證 金級認證
  金牌認證
  [測試報告]

作業環境 / 合規性
有害物質限制指令
  • 符合RoHS規範
環境規格
  • 操作溫度：
  • 非工作溫度：
    -40°C 至 70°C (-40°F 至 158°F)
  • 操作相對濕度：
    8% 至 90%（非凝結）
  • 非運作相對濕度：
    5% 至 95%（非凝結）
參見零件清單
零件清單 - （包含項目）

 零件編號
 數量
 描述
主機板 / 機殼 MBD-X11SDW-16C-TP13F
CSE-E403IF-505		 1
1		 Super X11SDW-16C-TP13F 主機板
嵌入式伺服器機箱
附件 CSE-RACK2U-IP65 1 針對E403iF優化的IP65等級耐候外殼
擴充卡／模組 AOM-SDW-B16X2-P 1 AOM-SDW-B16X2，雙PCIe x16插槽WIO 卡，適用於Intel FlexRAN專案，符合RoHS規範
電纜 1 CBL-0082L 1 Y型分線器，大號4針轉兩組RA SATA電源延長線，15公分，18AWG
電纜 2 CBL-0483L 2 SATA,圓形,ST-ST,29CM,30AWG
電纜 3 CBL-CDAT-0850 1 CBL,VGA,DB15/母頭,附支架 TO 2X8母頭/P2.54,50公分,28/30AWG,符合RoHS規範
零件 MCP-260-00144-0B 1 適用於 X11SDW 的 1U I/O 擋板（含電磁干擾墊圈），黑色
氣罩 MCP-310-50502-0B 1 SC505 + X10SDV-7TP8F 用空氣護罩
電源供應器 PWS-601-1H 1 1U 600/680W 多路輸出 PWS 80+ 金牌認證
配電器 PDB-PT403-1400 1 1200W 雙直流輸入 -36Vdc 至 -60Vdc（適用於IP65防護等級），單一輸出穩壓
註記：
  1. 帶有*的零件位於機箱內部
  2. 過量零件可能不予出貨，包括但不限於過量的硬碟托盤、風扇、擴充卡支架、散熱罩、I/O擋板、線材等。
隱藏零件清單
