SuperServer

  產品介紹  系統   嵌入式/物聯網   [ E300-9A-16CN8TP ]




整合式主板
MBD-A2SDI-16C-TP8F

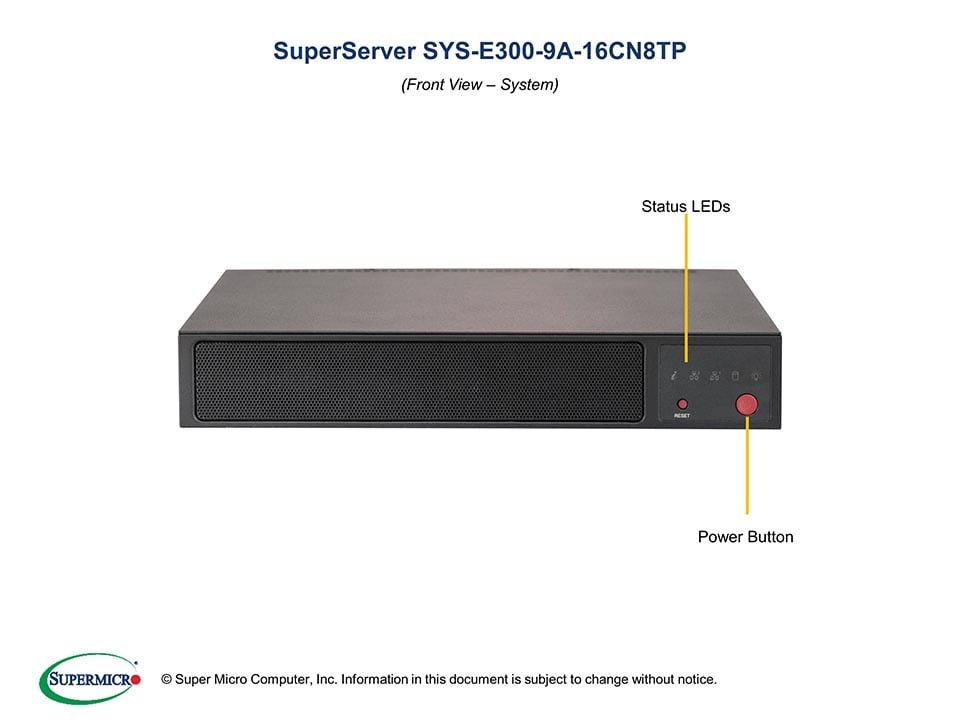

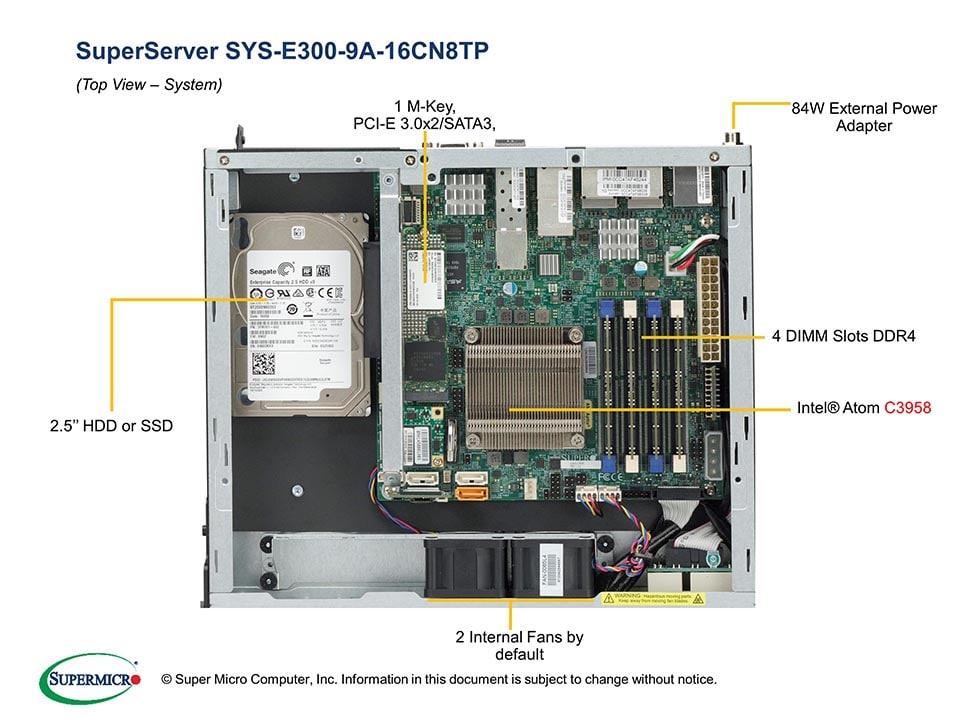

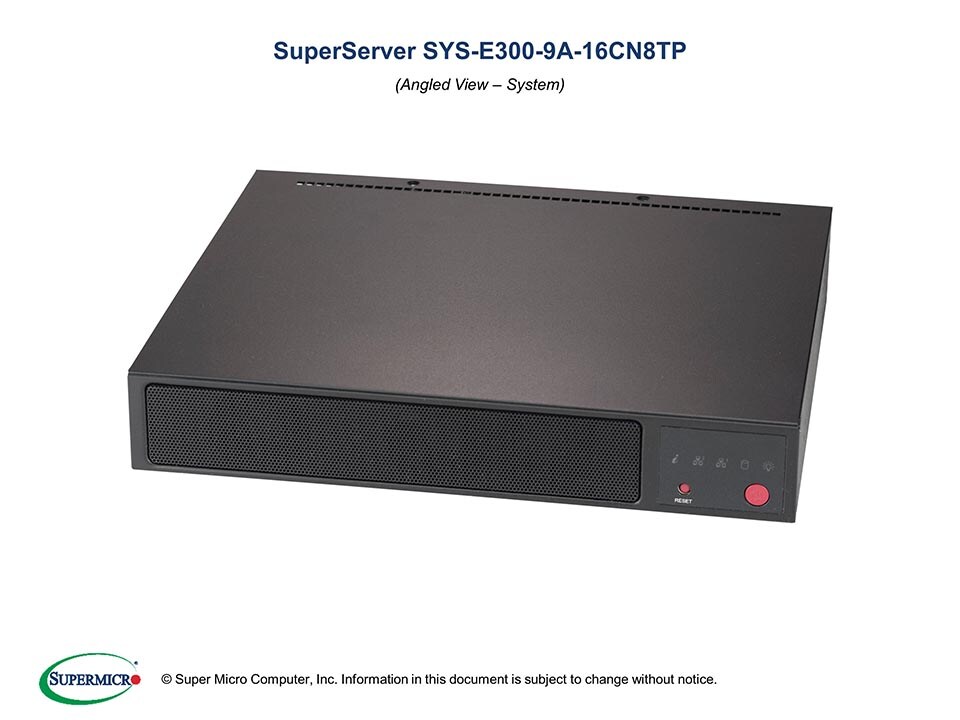

視圖： |斜角視圖 |頂視圖 |正面視圖 |背面視圖 |
|機架安裝套件 |

 主要規格
  - 嵌入式網路應用程式
- 網路安全設備
- 防火牆應用程式
- 虛擬化伺服器

1. Intel® Atom® 處理器 C3958，
單插槽 FCBGA 1310 封裝
2.片上系統
3. 1個固定式2.5吋硬碟槽（頂部硬碟槽
區域與AOC共用。安裝頂部2.5吋硬碟時，請先移除轉接卡

）。
4. 最高支援 64GB 無緩衝 ECC/非 ECC 記憶體，
DDR4-2400MHz，配備 4 個 DIMM 插槽
5. 1 個 PCI-E 3.0 x4 AOC 插槽 (LP)，
1 個 M.2 M Key PCI-E/SATA3 2242/80，
1 個 Mini-PCI-E 含 mSATA 半尺寸
6. 2x 10GbE SFP+ 埠、2x 10GbE LAN 埠、
埠 4x 1GbE LAN 埠、1x 專用 IPMI LAN 埠
7. 2 個 USB 3.0 埠，1 個 VGA 埠
8. 2x 40x28毫米 4針腳 PWM 風扇
9.可鎖式 12V DC 84W 電源變壓器


 驅動程式與系統工具   基本輸入輸出系統   IPMI   經測試的記憶體  手冊    作業系統認證矩陣    驅動選項

產品型號
SYS-E300-9A-16CN8TP
  • SuperServer (黑色)

主機板

超級 MBD-A2SDI-16C-TP8F

處理器/快取
CPU
  • 英特爾®凌動®處理器 C3958
  • 16 核心，2.0GHz
  • CPU 支援 31W
  • FCBGA 1310

系統記憶體
記憶容量
  • 4x DDR4 DIMM 插座
  • 支援最高 64GB DDR4 ECC/非 ECC SO-DIMM
記憶體類型
  • 2400/2133/1866MHz ECC/非ECC SO-DIMM
DIMM 尺寸
  • 64 GB、32 GB、16 GB、8 GB、4 GB
記憶體電壓
  • 1.2 V
錯誤偵測
  • 修正單位元錯誤
  • 偵測雙位元錯誤
    （使用ECC記憶體）

車載裝置
晶片組
  • 系統單晶片
SATA
  • 用於 4 個 SATA3 (6Gbps) 連接埠的 SoC 控制器
網路控制器
  • 四埠乙太網路搭配 Intel® C3000 系統單晶片：2 個 10GBaseT 埠，2 個 10Gb SFP+ 埠
  • 四埠乙太網路，搭載 Intel® I350-AM4 乙太網路控制器：1GbE
圖形
  • Aspeed AST2400

輸入／輸出
SATA
  • 4 個 SATA3 (6Gbps) 埠
區域網路
  • 2x SFP+ 10G乙太網路區域網路埠
  • 2x RJ45 10GBase-T 以太網路區域網路埠
  • 4 個 RJ45 Gigabit 乙太網路 LAN 連接埠
  • 1 個 RJ45 專用 IPMI 區域網路埠
USB
  • 2 個 USB 3.0 連接埠（後置）
顯示器
  • 1 個 VGA 連接埠
DOM
  • 1 SuperDOM（模組化硬碟）電源連接器
TPM
  • TPM 2.0 標頭
機殼
外形尺寸
  • 迷你1U
模型

尺寸
寬度
  • 10.43" (264.8mm) / 15" (381mm) - pkg.
高度
  • 1.7" (43mm) / 10.87" (276mm) - pkg.
深度
  • 8.9" (226mm) / 5.59" (142mm) - pkg.
重量
  • 毛重：6.1 磅（2.8 公斤）
  • 淨重：3.45 磅（1.56 公斤）
可選顏色
  • 黑色

前面板
按鈕
  • 電源開關按鈕
發光二極體
  • 電源 LED（硬碟機活動 LED）

擴充插槽
PCI-Express
  • 1 個 PCI Express 3.0 x4 AOC 插槽 (LP)
  • 1 個 Mini-PCI-E 插槽（含 mSATA 半尺寸介面）

硬碟槽 / 儲存裝置
內部
  • 2個固定式2.5吋硬碟槽位，其中一個附支架，另一個採用底座安裝（當AOC區域被佔用時，僅保留1個固定式2.5吋硬碟槽位）
M.2
  • 介面：PCI-E/SATA3
  • 外形尺寸：M Key 2242/2280

系統冷卻
粉絲
  • 2x 40毫米機殼風扇

電源供應器
84W DC 電源變壓器

系統 BIOS
BIOS 類型
  • AMI UEFI
BIOS 功能
  • UEFI 2.4
  • SMBIOS 2.7.1

管理
軟體
電源配置
  • ACPI / APM 電源管理
  • CPU 脫功能，用於處理器保護
  • 交流電源恢復時的開機模式

作業環境 / 合規性
有害物質限制指令
  • 符合RoHS規範
環境規格
  • 操作溫度：
    0°C 至 40°C (32°F 至 104°F)
  • 非工作溫度：
    -40°C 至 70°C (-40°F 至 158°F)
  • 操作相對濕度：
    8% 至 90%（非凝結）
  • 非運作相對濕度：
    5% 至 95%（非凝結）
參見零件清單
零件清單 - （包含項目）
  零件編號 數量 描述
主機板 / 機殼 MBD-MBD-A2SDI-16C-TP8F
CSE-E300 		1
1		 超級主機板 MBD-A2SDI-16C-TP8F
適用於 Mini-ITX 1U (無 PWS) 的嵌入式伺服器 BOX
電源適配器 MCP-250-10137-0N 1 84W 直流電源轉接器
可選零件清單
  零件編號 數量 描述
底盤零件 MCP-290-30002-0B - CSE-E300 機架安裝套件 (支援 150W/180W 轉接器)
纜線 CBL-CUSB-0975 - RJ45 序列連接線（主控台專用）
纜線 CBL-SAST-1034 - SATA 電源分線器纜線，適用於雙 SATA 硬碟
