SuperServer E50-9AP

產品介紹 系統 EX DP 32 DIMM [ E50-9AP ]




積體電路板
A2SAP-H

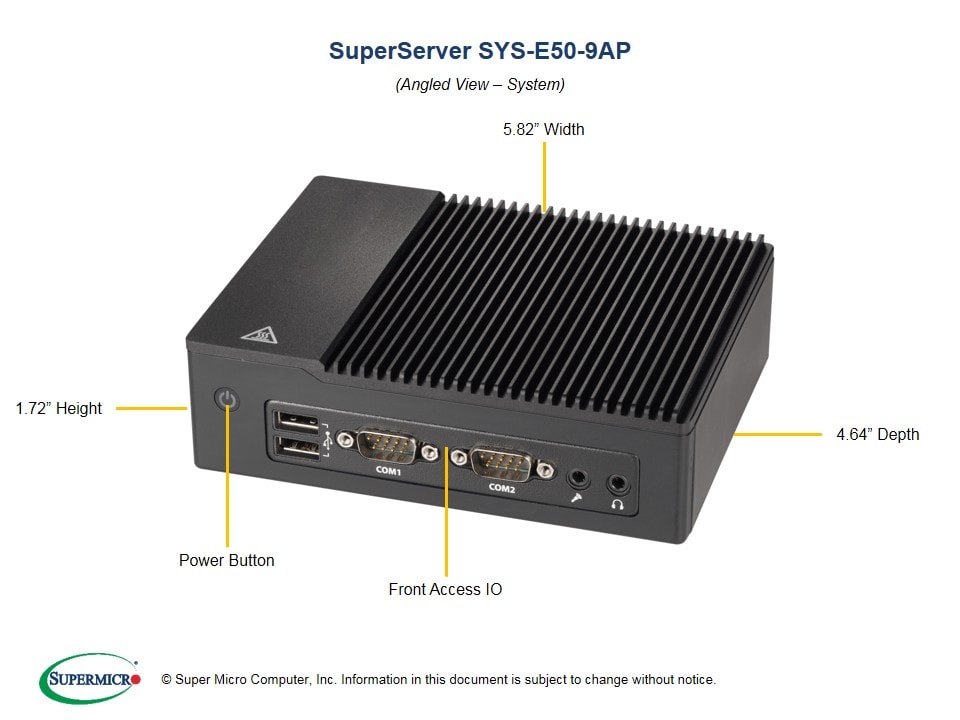

視圖：|斜視圖|前視圖|後視圖|

 主要規格
  - 物聯網網關
商用電器
- IP51防水防塵等級

1. 英特爾® 凌動® 處理器 E3940 (9.5W, 4C)
單插座 FCBGA 1296
2.片上系統
3.1 SATA 3.0 適用於 7 毫米 2.5 英寸SATA SSD ，
1 M.2 B-Key 2242/3042 SATA SSD
4. 最高支援 8GB 1866MHz DDR3L 非 ECC 內存
1 個插槽的 SO-DIMM
5.1 全尺寸迷你- PCIe ，
1 半尺寸迷你- PCIe ，
1 M.2 B-Key 2242/3042，
1 M.2 E-Key 2230
6. 雙網卡，採用 Intel I210-IT 晶片
7. 2 個 USB 3.0、2 個 USB 2.0、2 個串列埠
（RS-232/422/485），1 個板載 TPM 2.0
8.無風扇設計
9. 可鎖定的 12V 直流 40W 電源轉接器


 司機和公用事業   BIOS   IPMI   測試記憶體  已測試的 M.2 列表   手冊   作業系統認證矩陣   驅動選項

產品SKU
SYS-E50-9AP
  • SuperServer E50-9AP（黑色）

主機板

超級 A2SAP-H

處理器/快取
CPU
  • 英特爾® 凌動® 處理器 E3940
  • 單插座 FCBGA 1296
  • 9.5瓦，4攝氏度

系統記憶體
內存容量
  • 1 個 DIMM 插槽，最大支援 8GB 無緩衝非 ECC SO-DIMM 內存，DDR3L-1866MHz
記憶體型
  • DDR3L 最高可達 1866MHz
DIMM 記憶體條尺寸
  • 8GB，4GB
記憶電壓
  • 1.35 V

車載設備
晶片組
  • 系統
網路控制器
  • 雙網埠，配備英特爾® 乙太網路控制器 I210-IT
聲音的
  • ALC 888S 高清音頻
圖形
  • 英特爾®高畫質顯示卡
  • HDMI（最高解析度可達 3840 x 2160 @ 30Hz）

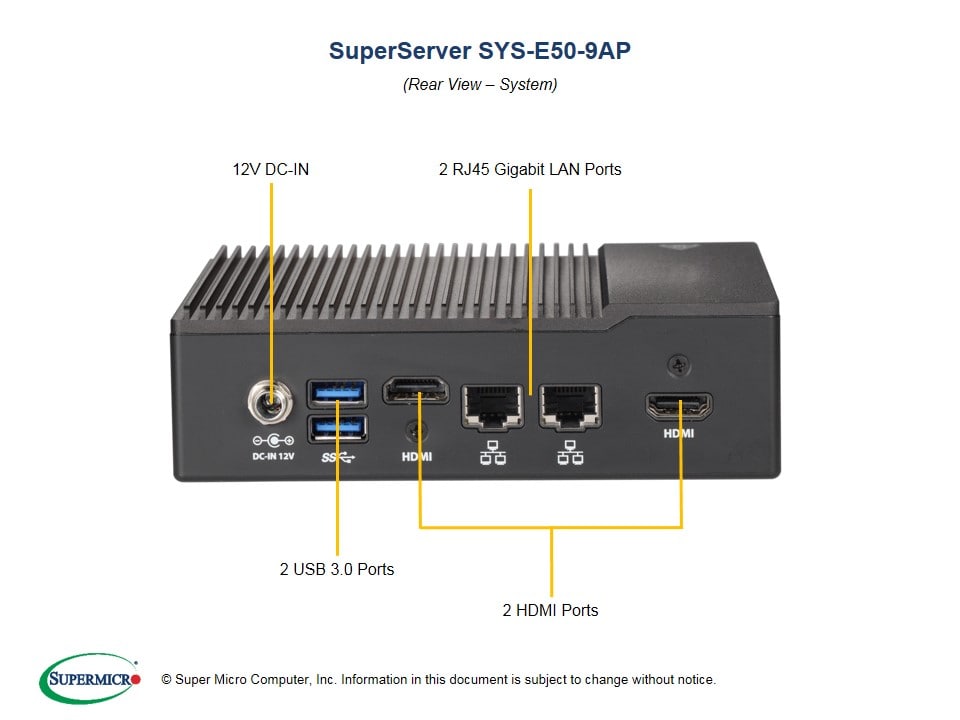

輸入/輸出
區域網路
  • 2 個 RJ45 Gigabit 乙太網路 LAN 連接埠
USB
  • 2 個 USB 3.0 連接埠（後部）
  • 2 個 USB 2.0 連接埠
影片
  • 2 個 HDMI 連接埠
COM
  • 2 COM（RS-232/422/485）
TPM
  • 1. 機載 TPM 2.0
機殼
外形尺寸
  • 所有權
模型
  • CSE-E50

方面
寬度
  • 5.82吋（148毫米）
高度
  • 1.72吋（44毫米）
深度
  • 4.64吋（118毫米）
重量
  • 毛重：3.52磅（1.6公斤）
  • 淨重：2.2磅（1公斤）
可選顏色
  • 黑色的

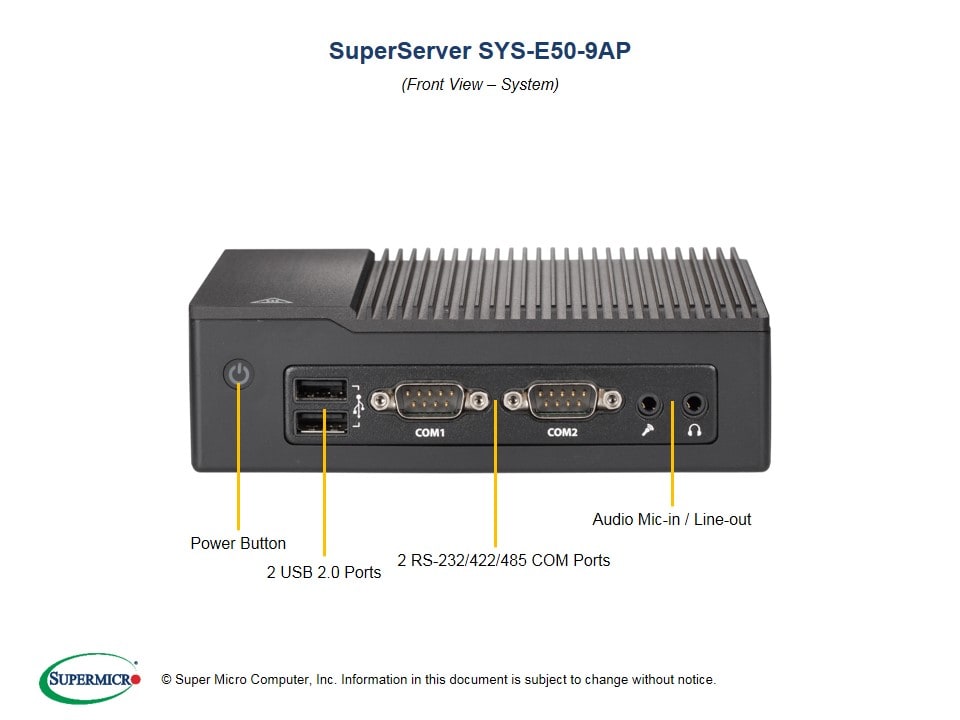

前面板
按鈕
  • 電源開/關按鈕
LED燈
  • 電源 LED（硬碟機活動 LED）

擴充槽
PCI-Express
  • 1個全尺寸迷你- PCIe
  • 1 半尺寸迷你- PCIe
M.2
  • 1 個 M.2 B-Key 2242/3042 儲存接口
  • 1 個 M.2 E-Key 2230 通訊模組

驅動器托架/存儲
內部
  • 1 SATA 3.0 適用於 7 毫米 2.5 英寸SATA SSD 或者
    1 M.2 B-Key 2242/3042 SATA SSD

系統冷卻
粉絲
  • 無風扇設計

電源
40W 可鎖定 12V 直流電源轉接器

系統BIOS
BIOS類型
  • AMI UEFI

管理
軟體
電源配置
  • +12V 直流電源輸入
  • ACPI電源管理
  • 控制開機以從交流電源損失中恢復
  • 透過跳線強制開啟電源

作業環境 / 合規性
RoHS
  • 符合RoHS標準
環境規格
  • 工作溫度：
    -20°C 至 50°C（-4°F 至 122°F），風速為 0.7 公尺/秒
    帶 M.2 SATA SSD
    0°C 至 40°C（32°F 至 104°F）
    和HDD
  • 非工作溫度：
    -40°C 至 70°C（-40°F 至 158°F）
  • 工作相對濕度：
    8%至90%（非冷凝）
  • 非運轉相對濕度：
    5%至95%（非冷凝）

    為了滿足 50°C 的工作溫度要求，需要使用工業級寬溫週邊設備。
請參閱零件清單
零件清單 - （內含的物品）
  零件編號 數量 描述
主機板/機殼 MBD-A2SAP-H
CSE-E50 		1
1		 Super A2SAP-H 主機板
IP51 無風扇機箱，適用於 2.5 吋 PICO
附加卡片/模組 AOM-PICO-01-P 1 適用於 Pico-ITX A2SAP 和嵌入式物聯網系統的附加 I/O 模組
電纜 1 CBL-PWCD-0260-IS 1 PWCD，美國，NEMA5-15P 符合 IEC60320 C13 標準，6 英尺，18AWG，符合 RoHS/REACH 標準
部分 MCP-210-05001-0B 1 CSE-E50 的前置 I/O 介麵包括 2 個 USB 2.0 介面和 2 個 COM 介面。
電源適配器 MCP-250-10135-0N 1 40W 12V 3.33A，交流轉直流可鎖定電源轉接器（0-40°C）
隱藏零件清單
