  製品紹介  システム   [ 6029TR-DTR ]




統合ボード
スーパー X11DPT-L

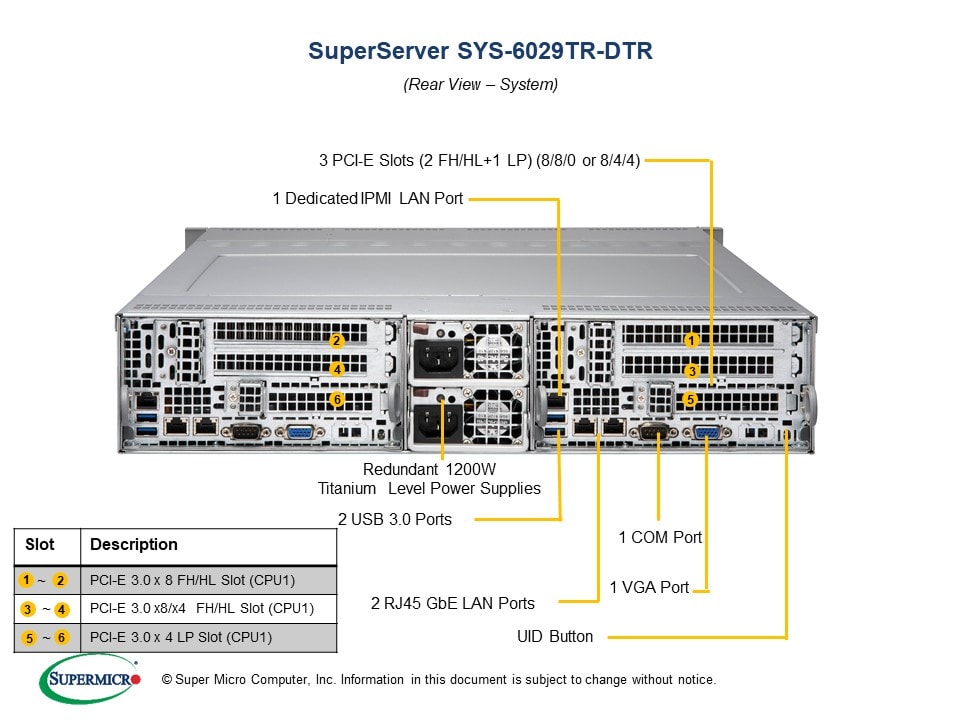

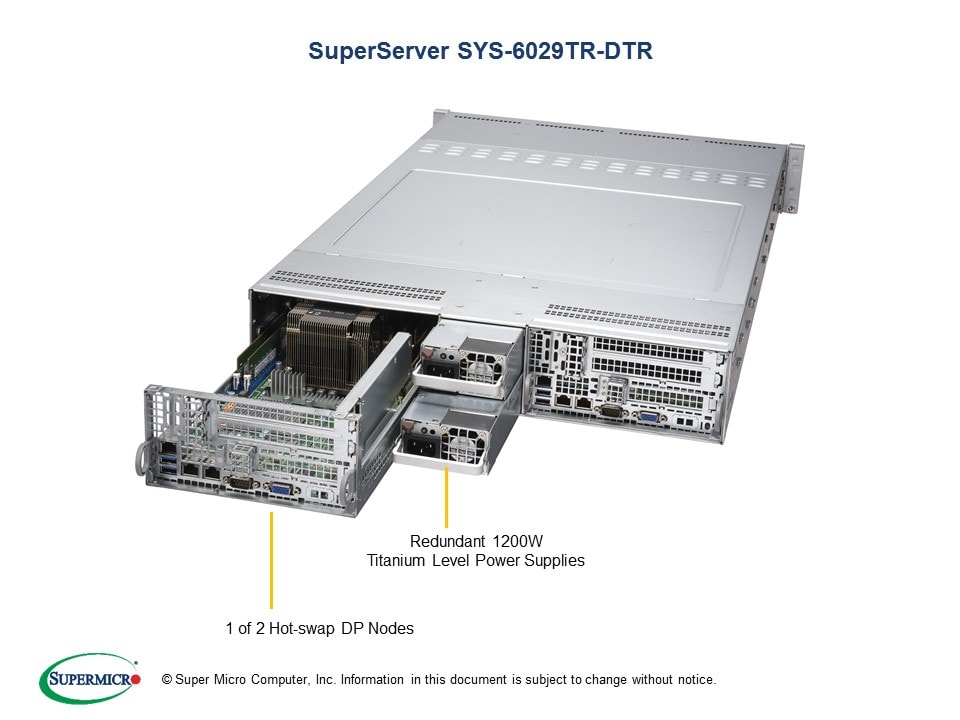

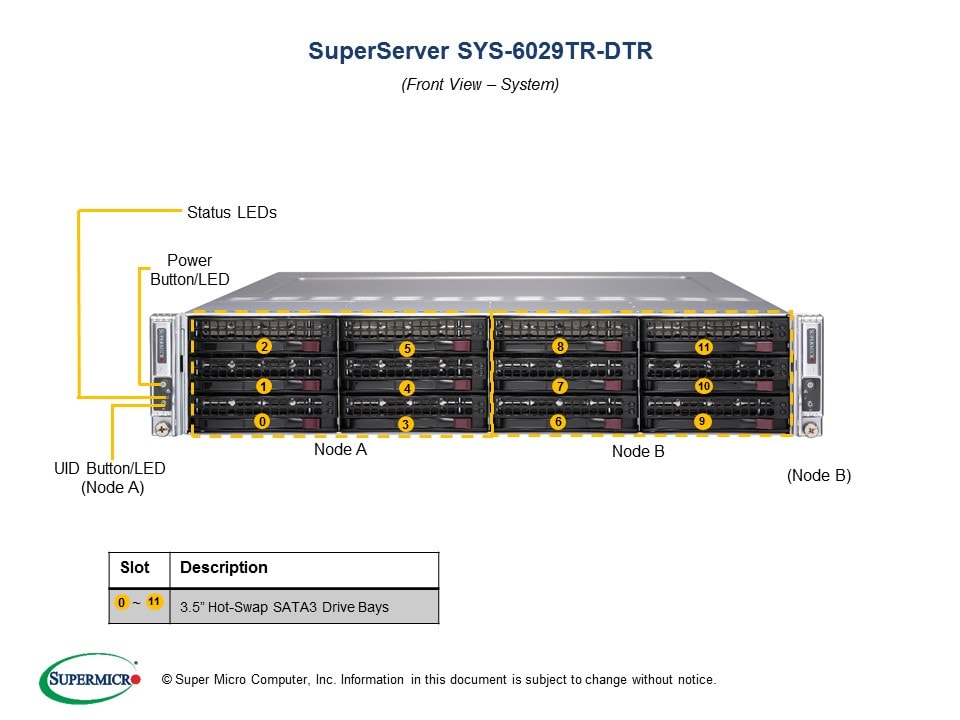

ビュー | 眺望 | ノードビュー |
| フロントビュー | リアビュー |

 主な用途／特徴
  - HPC
- 仮想化
- データセンター
- Webサーバー

2Uフォームファクタのホットプラグ対応システム（ノード）が2基搭載されています。各ノードは以下の機能をサポートしております：
1.デュアルソケットP（LGA 3647）対応
    第2世代インテル® Xeon® スケーラブル
    プロセッサー（カスケードレイク／スカイレイク）‡
2最大2 3ECC。
    DDR4-2933MHz† RDIMM/LRDIMM
3. 2つのPCI-E 3.0 x8（フルハイト/ハーフハイト）または1つのPCI-E 3.0
x8（フルハイト/ハーフハイト）＋1つのPCI-E 3.0 x4（フルハイト/ハーフハイト）
    + 1 PCI-E 3.0 x4 (LP) (8/8/0 または 8/4/4)
4. 専用IPMI 2.0 LAN
5. 6基のホットスワップ対応3.5インチSATA3ドライブベイ

6. SATA DOM 2台 + SATA/NVMe 対応 M.2 (22110/2280) 1台 ※ 22110/2280 は M.2 フォームファクタの規格です
7. 最大1200Wの冗長電源
チタニウムレベル（96％）

 ドライバー＆ユーティリティ   バイオス   アイピーエムアイ   テストメモリー  テスト済みM.2リスト   マニュアル    OS認証マトリックス    クイック・リファレンス・ガイド  ドライブオプション   ネットワークカード（AOC）マトリックス

製品SKU- 生産終了SKUです。 代替オプションについては営業担当までお問い合わせください。
SYS-6029TR-DTR
  • SuperServer （ブラック）

マザーボード（1システムにつき2枚）

スーパー X11DPT-L

プロセッサー (ノードあたり）
中央演算処理装置
  • デュアルソケットP（LGA 3647）
  • 第2世代インテル® Xeon® スケーラブル・プロセッサーおよびインテル® Xeon® スケーラブル・プロセッサー‡,
    最大10.4GT/秒のデュアルUPI
  • サポートCPU TDP 70-140W
コア
  • 最大22コア
備考 ‡ BIOSバージョン3.2 第2世代インテル® Xeon® Scalableプロセッサー（コードネーム：Cascade Lake-R）をサポートするには、バージョン3.2以上が必要です。

システムメモリ (ノードあたり)
メモリー容量
  • 8DIMMスロット
  • 最大2TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM
メモリータイプ
  • 2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM
備考 † Supermicroからご購入いただいたメモリを使用することで、各チャネルあたり2枚のDIMMで2933MHzを実現できます。

オンボード・デバイス（ノードあたり）
チップセット
  • インテル® C621チップセット
SATA
  • SATA3（6Gbps）；RAID 0、1、5、10に対応
ネットワークコントローラ
  • インテル® C621チップセット
アイピーエムアイ
  • Intelligent Platform Management Interface v.2.0のサポート
  • IPMI 2.0（バーチャル・メディア・オーバーLANおよびKVM-over-LAN対応
グラフィック
  • アスピードAST2500BMC

入出力（ノード毎）
SATA
  • 6 SATA3（6Gbps）ポート
LAN
  • 2つのRJ45ギガビットイーサネットLANポート
  • 1 RJ45 IPMI LAN専用ポート
USB
  • 合計2つのUSB 3.0ポート（背面）
ブイジーエー
  • 1 VGAポート
シリアルポート/ヘッダー
  • COMポート×1（背面×1）
その他
  • TPM 2.0 ヘッダー

システムBIOS
BIOSタイプ
  • AMI 32Mb SPI フラッシュROM（UEFI搭載）

マネジメント
ソフトウェア

PCヘルスモニタリング
中央演算処理装置
  • CPUコア、チップセット電圧、メモリのモニター。
  • 4+1相切替電圧レギュレータ
ファン
  • タコメーター監視付きファン
  • 速度制御用ステータスモニター
  • パルス幅変調（PWM）ファン・コネクター
温度
  • CPUおよびシャーシ環境の監視
  • ファン・コネクターの温度制御
シャシー
フォームファクター
  • 2Uラックマウント
モデル
  • CSE-827HD-R1K23BP3

寸法と重量
幅
  • 17.25"438)
高さ
  • 3.47"88)
深さ
  • 28.5"724)
重量
  • 総重量：61.1ポンド（27.71キログラム）
  • 正味重量：42.1ポンド（19.1キログラム）
利用可能な色
  • ブラック

フロントパネル
ボタン
  • 電源オン/オフボタン
  • UIDボタン
LED
  • 電源ステータスLED
  • HDDアクティビティLED
  • ネットワークアクティビティLED
  • ユニバーサル情報（UID）LED

拡張スロット（ノードあたり）
PCIエクスプレス
  • 2つのPCI-E 3.0 x8スロット（フルハイト/ハーフハイト）または1つのPCI-E 3.0 x8スロット（フルハイト/ハーフハイト）＋1つのPCI-E 3.0 x4スロット（フルハイト/ハーフハイト）＋1つのPCI-E 3.0 x4スロット（ハーフハイト）（8/8/0または8/4/4構成）

ドライブベイ/ストレージ（ノードあたり）
ホットスワップ
  • ホットスワップ対応 3.5インチ SATA3 HDDトレイ 6台
その他
  • 2基のSATAドライブ
  • BPN-ADP-6SATA3M2-1UL

    により、1つのPCI-E 3.0 x4 NVMeまたは1つのSATA M.2 (22110/2280) をサポートしております。 * M.2およびSuperDOMはOSブート用です

システム冷却
ファン
  • 4基の8cm大型PWMファン（高耐久仕様）最適なファン速度制御機能付き

電源（76mm幅）
PMBus付き1200W冗長電源装置
総出力
  • 1000W/1200W
寸法
(幅×高さ×長さ)
  • 76 x 40 x 336 mm
入力
  • 100-127Vac / 15-12A / 50-60Hz
  • 200-240Vac / 8.5-7A / 50-60Hz
  • 200-240Vdc/8.5-7A（CCC専用）
+12V
  • 最大:83/ 最小:0100127)
  • 最大:100/ 最小:0200240)
  • 最大: 100A / 最小: 0A (200-240Vdc)0A (200-240Vdc)
+5Vsb
  • 最大：4A / 最小：0A0A
出力タイプ
  • 19ペアゴールドフィンガー・コネクター
認証 プラチナ・レベル認定95%+ チタンレベル
  [テストレポート］

動作環境
RoHS
  • RoHS対応
環境スペック
  • 動作温度：
    10°C ~ 35°C (50°F ~ 95°F)
  • 非動作時の温度
    -40°C～60°C (-40°F～140°F)
  • 動作相対湿度：
    8%～90%（結露しないこと）
  • 非動作時の相対湿度
    5%～95%（結露しないこと）

パーツリスト参照
パーツリスト - (同梱品)

 品番
 数量
 説明
マザーボード / シャーシ MBD-X11DPT-L
CSE-827HD-R1K23BP3 		2
1		 スーパー X11DPT-L マザーボード
2Uシャーシ
バックプレーン BPN-ADP-6SATA3M2-1UL 2 SATA3（6Gb/s）×6、オンボードM.2×122×80mmおよび22×110mm、HF、RoHS
バックプレーン BPN-SAS2-827HD2 1 2U 12ポート 2ノード 6Gbps バックプレーン6x3.5インチをサポート
ケーブル1 CBL-PWCD-0900 2 PWCD、米国/EU/カナダ/中国/オーストラリア、IEC60320 C14 TO C13、4FT、17AWG
エアシュラウド 0 2 SC827HD マイラー製エアシャウド（MBD-X11DPT-L-P用）
マニュアル 2164 1 6029TR-DTR クイックリファレンスガイド
ライザーカード RSC-T2R-884 2 2U RHSツインライザーカード（PCI-E x8スロット×2、PCI-E x4スロット×1）
ヒートシンク / リテンション SNK-P0068PS 2 X11パーリープラットフォーム用2UパッシブCPUヒートシンク 狭幅保持機構搭載
ヒートシンク / リテンション SNK-P0069PS 2 1.5U専用設計 50mm高さ フロントパッシブCPUヒートシンクX11 Purleyプラットフォーム対応 2Uノード Twinシリーズサーバー用
電源 PWS-1K23A-1R 2 AC-DC 1200W、チタンレベル、冗長性、1U、PMBUS 1.2、+12V/+5Vsb、360x76x40 mm、HF、RoHS/REACH対応
FAN 1 FAN-%変数14L%変数2 4 80x80x38 mm 11,000回転/分 SC217、SC827 シャーシ中央ファン


オプション部品リスト
  品番 数量 説明
TPMセキュリティモジュール（オプション、別売） AOM-TPM-9670V 1 インフィニオン9670コントローラ搭載SPI対応TPM 2.0、縦型フォームファクタ
TPMセキュリティモジュール（オプション、別売） AOM-TPM-9671V 1 インフィニオン9670コントローラ搭載SPI対応TPM 1.2、縦型フォームファクタ
ホットスワップ3.5"-2.5 "ハードディスクドライブトレイ 0 - ブラック ホットスワップ対応 第4世代 3.5インチから2.5インチ HDDトレイ
グローバルサービス＆サポート OS4HR3/2/1
OSNBD3/2/1		 -
-		 3/2/1 年オンサイト 24x7x4 サービス
3/2/1年オンサイトNBDサービス
ソフトウェア SFT-OOB-LIC - 1 OOB管理パッケージ（ノードライセンスごと）
ソフトウェア SFT-DCMS-シングル 1 データセンター管理パッケージ（ノードライセンスごと）
部品リストを隠す
